गैस सिलेंडर क्वाड्स

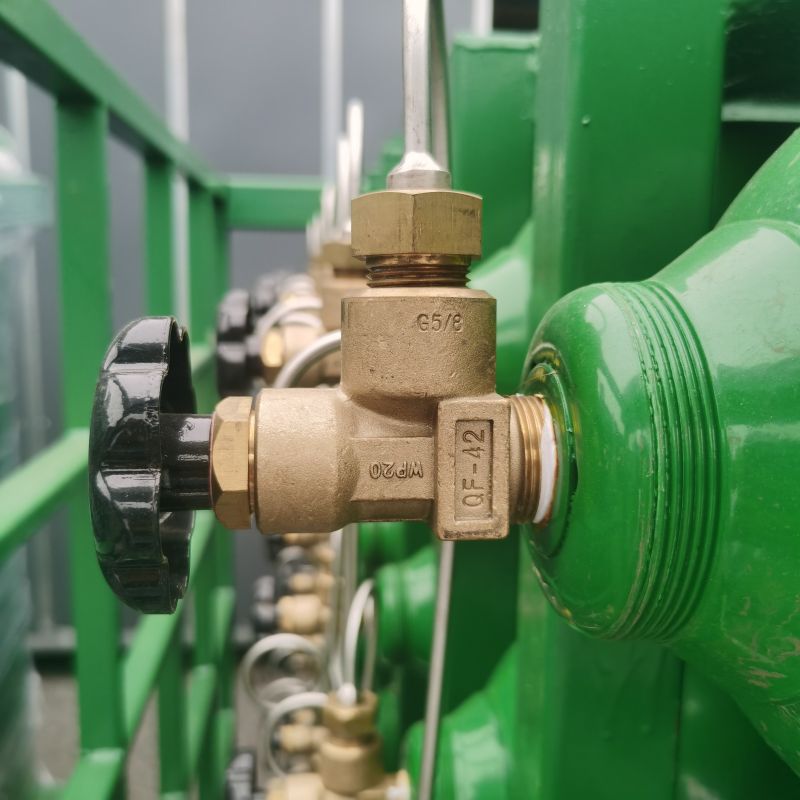

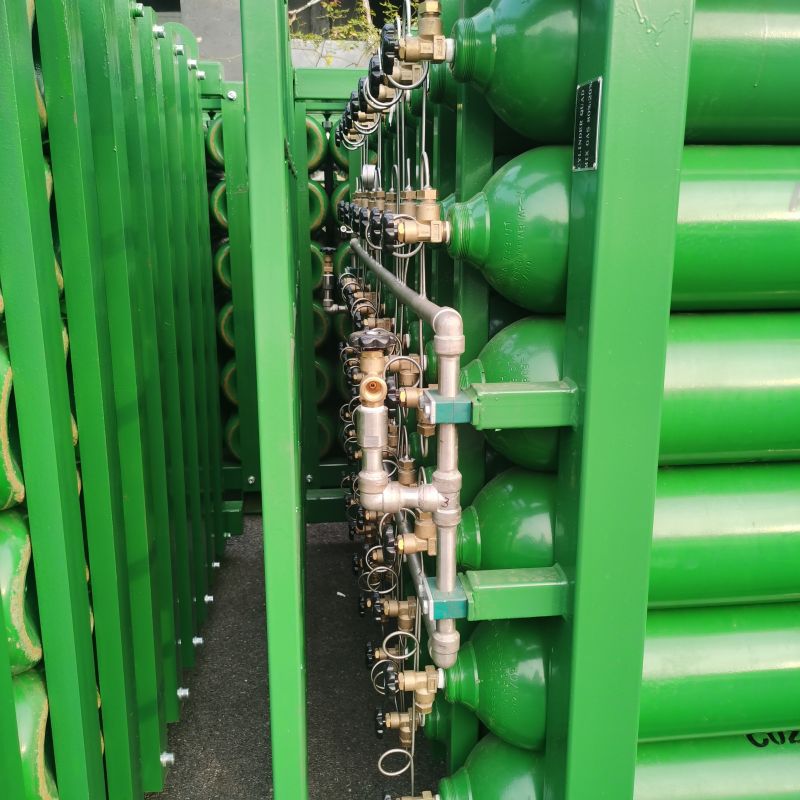

डिजाइन सिद्धांत: सबसे पहले एक स्टील फ्रेम डिजाइन करें जो कई बोतलों को इकट्ठा कर सके, जो समग्र भरने, समग्र परिवहन और आंदोलन के लिए सुविधाजनक है। फिर गैस सिलेंडरों को भरें और उन्हें ठीक करें, और अंत में प्रत्येक बोतल वाल्व को उच्च दबाव वाले बैंकों के माध्यम से कनेक्ट करें। सभी सिलेंडर आउटलेट एक दूसरे से जुड़े हुए हैं ताकि उन्हें एक साथ पूरे के रूप में उपयोग किया जा सके।

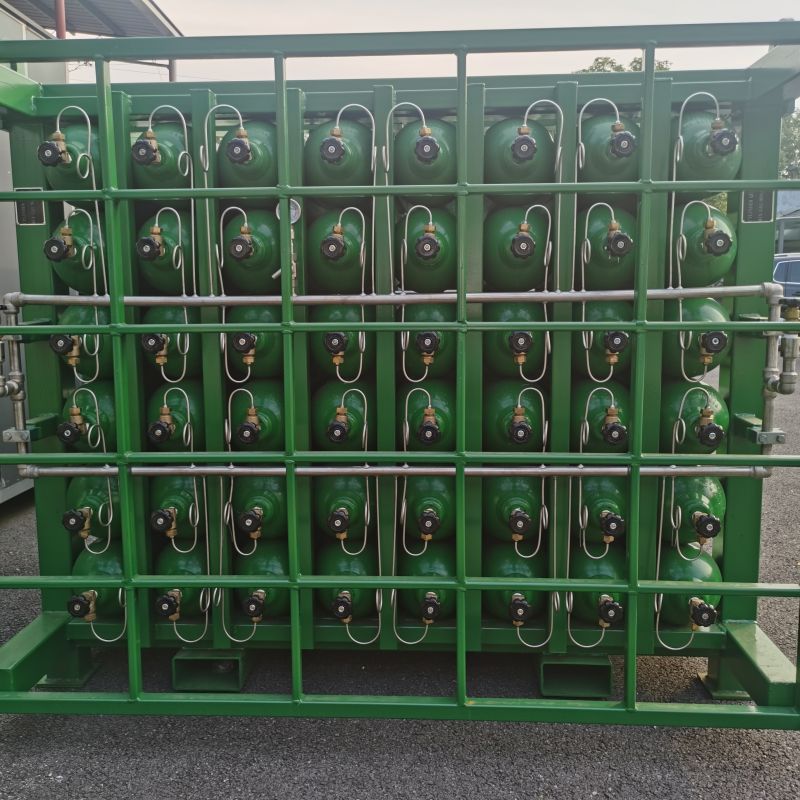

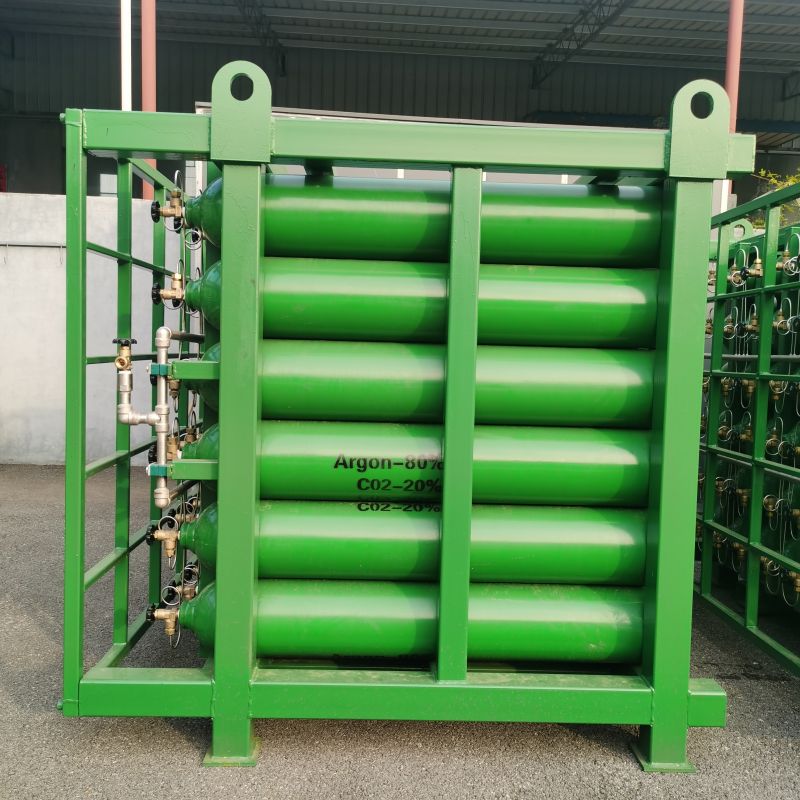

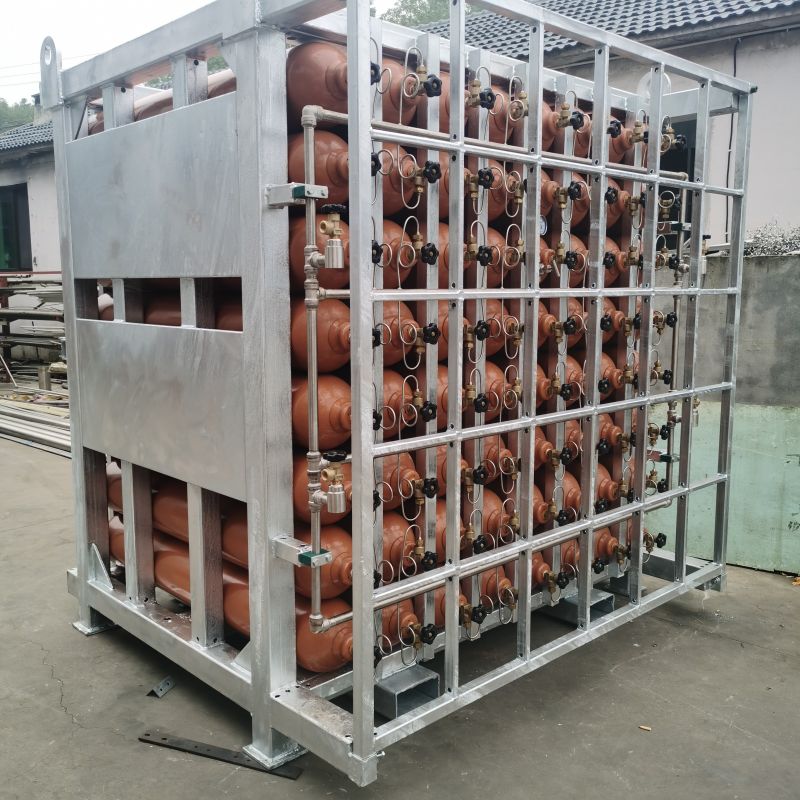

गैस सिलेंडर क्वाड के पैरामीटर: इसमें 120-220 बार के दबाव के साथ एक से अधिक सिलेंडर होते हैं। प्रवाह दर को 100m³/h या उससे अधिक तक डिज़ाइन किया जा सकता है। वर्तमान में हम प्रति घंटे 2000 क्यूबिक मीटर से अधिक कर सकते हैं। उच्च दबाव वाले बैंक पीतल, लाल तांबे, स्टेनलेस स्टील 361 या 304 से बने हो सकते हैं। सिलेंडर क्वाड का उपयोग ऑक्सीजन, आर्गन, कार्बन डाई ऑक्साइड जैसी विभिन्न गैसों के लिए किया जाता है। और हीलियम आदि। क्वाड के सामान्य मॉडल 16 सिलेंडर क्वाड, 32 सिलेंडर क्वाड, 48 सिलेंडर क्वाड और 64 सिलेंडर क्वाड हैं। हम विशिष्ट जरूरतों और आवश्यकताओं के अनुसार निर्मित अनुकूलित कर सकते हैं।

भरने का माध्यम: वायु, O₂,H₂, N, Ar, He, Ne, Kr, CH4, NO, CO, CO2, SF6, CHF3, C2F6, Xe, C2H6, C2H4, C2H2F2, SiH4, HCI, N2O, PH3, BF3 , CF4 , NF3 , AR-M , Ar-M-F , N-M-F , N2-M , NH3 , CI2 , BCI3 , CF3Br , SO2
